铸钢节点铸钢焊接节点设计计算时，铸钢受力计算截面为与之连接的钢板对应的截面积，材质、节点构造如不满足规范条件，将会给铸钢节点的制作和受力带来极大风险，给结构安全带来严重隐患。所以节点的设计不仅须满足承载能力要求，同时还应考虑铸造、制作及焊接工艺方面的要求。

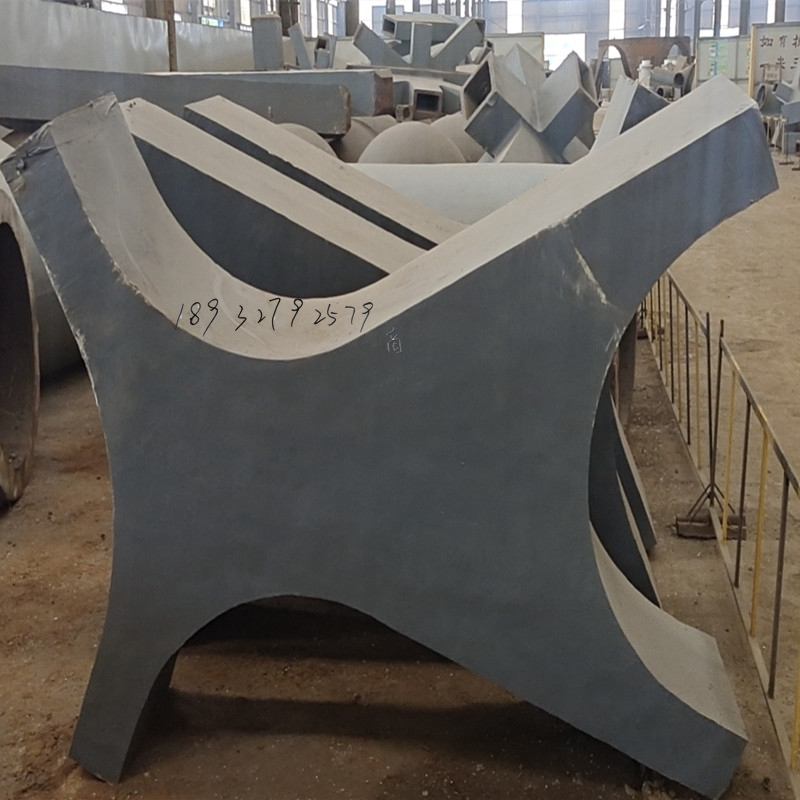

铸钢节点

为保证深圳京基蔡屋围金融中心工程良好的焊接性能，铸钢节点与其他构件连接时，受拉控制为主的焊缝连接应采用对接全熔透焊缝。在节点构造上，要尽量避免铸钢本体直接与构件T形焊透连接。采用铸钢本体伸出台阶与厚板部件连接，伸出的台阶壁厚不得急剧变化，其壁厚变化斜率应小于1：5。铸钢节点细部设计应避免尖角或直角，且有利于气体的排出。由于伸臂桁架铸钢节点焊接熔敷量大，焊接后易产生焊接变形，焊接应力可能导致裂纹。对此可采取合理的焊接工艺措施，从根本上减小或消除焊接问题是保证铸钢节点质量的关键所在。
铸钢节点
为确保铸钢件接头的焊接质量，焊接之前对铸钢件母材焊接接头的台阶部位150毫米区域进行超声波检测，检测标准为：GB7233-87《铸钢件超声波探伤及质量评级方法》，质量等级为II级。铸钢节点
