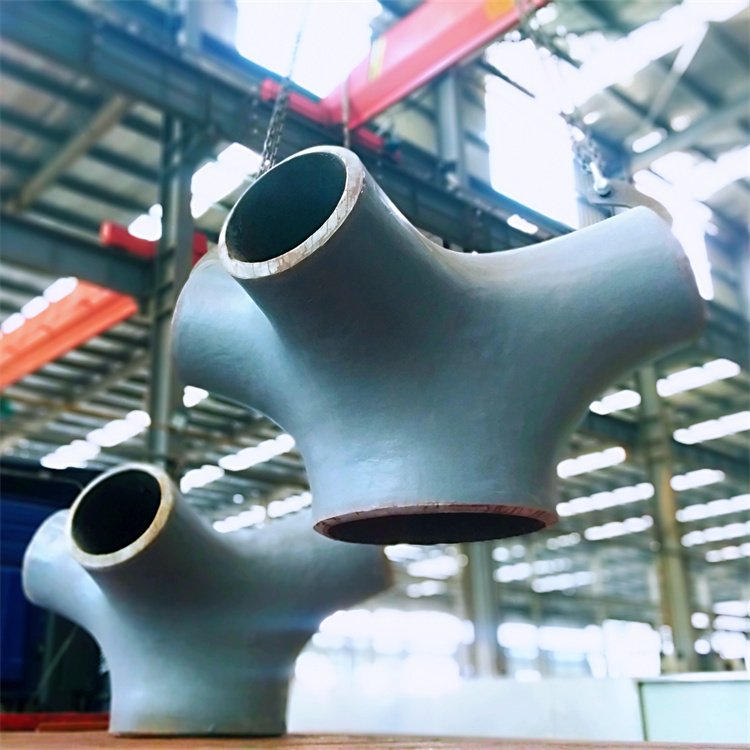

钢结构长廊铸钢节点
天桥主桥的顶面和内外侧面采用的是钢管结构组成的空间桁架结构，钢管构件之间的连接节点为相贯线焊接节点。主桥内外侧面的腹杆采用的都是相贯面切割机直接切割下料成杆件，因此内、外侧弦杆的制作特别的重要，精度达不到将导致腹杆安装困难，整体的精度无法保证，主弦杆钢管进厂后必须进行矫正，钢管对接后对直线度进行检查。
铸钢节点
1 铸钢节点应满足结构受力、铸造工艺、连接构造与施工安装的要求，适用于几何形式复杂、杆件汇交密集、受力集中的部位。铸钢节点与相邻构件可采取焊接、螺纹或销轴等连接方式。
